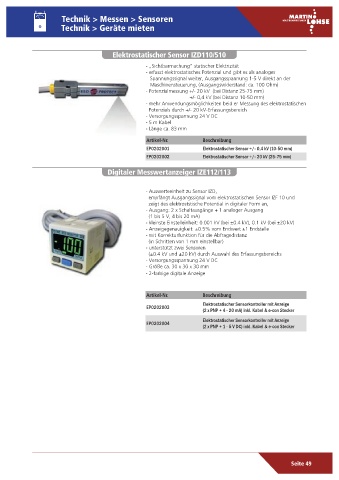

Page 49 - ESD Katalog Martin Lohse

Technik > Messen > Sensoren
Technik > Geräte mieten

Elektrostatischer Sensor IZD110/510

- „Sichtbarmachung“ statischer Elektrizität
- erfasst elektrostatisches Potenzial und gibt es als analoges
Spannungssignal weiter, Ausgangsspannung 1-5 V direkt an der
Maschinensteuerung, (Ausgangswiderstand: ca. 100 Ohm)
- Potenzialmessung +/- 20 kV (bei Distanz 25-75 mm)
+/- 0,4 kV (bei Distanz 10-50 mm)
- mehr Anwendungsmöglichkeiten beid er Messung des elektrostatischen
Potenzials durch +/- 20 kV-Erfassungsbereich
- Versorgungsspannung 24 V DC
- 5 m Kabel
- Länge ca. 83 mm
Artikel-Nr. Beschreibung
EP0202001 Elektrostatischer Sensor +/- 0,4 kV (10-50 mm)
EP0202002 Elektrostatischer Sensor +/- 20 kV (25-75 mm)

Digitaler Messwertanzeiger IZE112/113

- Auswerteeinheit zu Sensor IZD,
empfängt Ausgangssignal vom elektrostatischen Sensor IZF 10 und
zeigt des elektroststische Potential in digitaler Form an,
- Ausgang: 2 x Schaltausgänge + 1 analoger Ausgang
(1 bis 5 V, 4 bis 20 mA)
- kleinste Einstelleinheit: 0.001 kV (bei ±0.4 kV), 0.1 kV (bei ±20 kV)
- Anzeigegenauigkeit: ±0.5% vom Endwert ±1 Endstelle
- mit Korrekturfunktion für die Abfragedistanz
(in Schritten von 1 mm einstellbar)
- unterstützt zwei Sensoren
(±0.4 kV und ±20 kV) durch Auswahl des Erfassungsbereichs
- Versorgungsspannung 24 V DC
- Größe ca. 30 x 30 x 30 mm
- 2-farbige digitale Anzeige

Artikel-Nr. Beschreibung
Elektrostatischer Sensorkontroller mit Anzeige
EP0202003
(2 x PNP + 4 - 20 mA) inkl. Kabel & e-con Stecker
Elektrostatischer Sensorkontroller mit Anzeige
EP0202004
(2 x PNP + 1 - 5 V DC) inkl. Kabel & e-con Stecker
